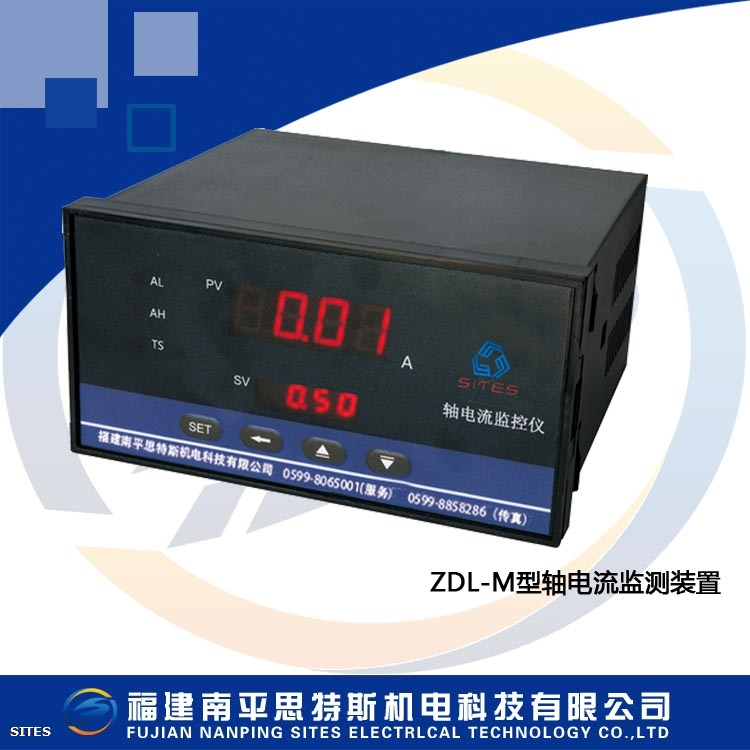

ZKL-M軸電流監測裝置

水輪發電機組運行時，由于定子、轉子間氣隙不相等，定子鐵心分片、磁極配置不對稱以及靜態勵磁等原因引起磁通不平衡。該不平衡磁通與軸切割產生軸電壓，并由此產生軸電流。軸電流將加速軸承潤滑油的老化、變質，最終導致軸瓦燒毀。ZDL-M軸電流監控裝置由空心環形軸電流互感器ZCT與軸電流監測裝置兩部分組成。用于監測水輪發電機組大軸產生的軸電流變化，以保護軸承潤滑系統安全運行。
ZDL-M空心環形軸電流互感器具有兩個線圈繞組，即工作繞組和測試繞組。測試繞組用于校驗系統精度。
ZDL-M軸電流監控裝置采用24位2通道AD分別測量軸電流及測試繞組電流真有效值，大大提高了測量精度。ZDL-M采用2個4位LED顯示器。正常工作時：PV顯示軸電流大小,SV顯示報警值AL。校驗系統精度時：PV切換顯示校正后軸電流及校正量，SV顯示測試繞組電流。簡化了用戶的校驗裝置，提高了校驗精度。
ZDL-M具有2級報警繼電器輸出。可選擇4-20mA變送輸出功能，及Modbus RTU通訊協議，RS-485通訊接口。

技術參數

1、測量精度：0.5級
2、繼電器接點容量：5A/AC220V或5A/DC30V
3、輸出模擬信號：DC 4～20mA（負載電阻≤750Ω）
4、使用環境：環境溫度：-20~+55℃      貯存溫度：-25℃~+75℃    相對濕度：≤95%，無露
5、工作電源：交直流電壓： 85~265V AC    110~250V DC    整機功耗：≤5W
6、外形尺寸：60×80×140（mm） (寬×高×深)
7、開孔尺寸：152+1×76+1（mm）  (寬×高)
