ZJX-3剪斷銷信號裝置
ZJX-3剪斷銷信號裝置、ZJX-3A剪斷銷信號裝置、ZJX-3D剪斷銷信號裝置
ZJX-3型剪斷銷信號裝置用在保護線路中，作為反應水輪機剪斷銷折斷時的信號元件。
特點
該裝置由變壓器、整流電路、控制電路、繼電器組成。當任意一組或兩組剪斷銷斷裂時，控制電路動作，常開接點閉合，常閉接點斷開。
工作原理
剪斷銷信號裝置正常工作時，繼電器K被K1~Kn剪斷銷短接，K繼電器不動作，同時，繼電器K1動作，動斷觸點K1打開，發出二極管沒有指示。
如果剪斷銷K1~Kn中有一個被剪斷，繼電器K動作。由于交流母線來源于動力屏，當交流母線或K用交流電源停電時，發出光二級管發出指示。
技術參數
1、裝置工作電壓：85~265VAC或110~250VDC
2、繼電器接點容量：5A/AC220V或5A/DC30V
3、在額定電壓下，斷開一組或兩組剪斷銷時，兩個繼電器同時動作，相應指示燈亮。
4、該裝置適用于電（D）179-61二次保護繼電器一般技術要求所規定的環境中。
5、外形尺寸： 160×80×140(mm) 開孔尺寸：152+1×76+1(mm)

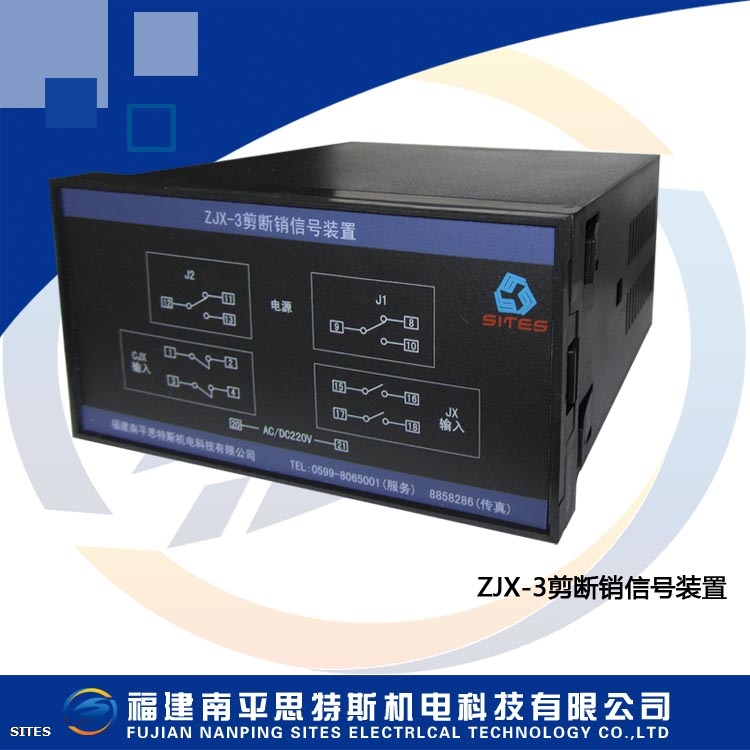

ZJX-3剪斷銷信號裝置
ZJX-3A剪斷銷信號裝置
ZJX-3D剪斷銷信號裝置
