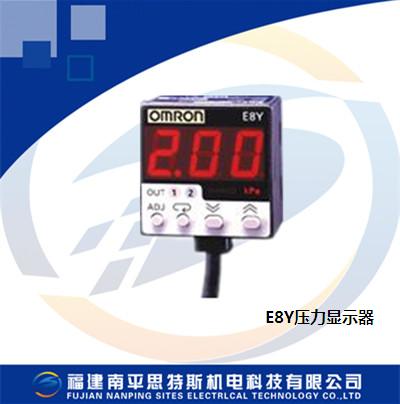

E8Y壓力顯示器

裝有提高視認性的數字顯示的用于微壓的壓力傳感器

■在重復精確度±1％FS (設定分辨率0.01kPa)、

可以進行高精確度的壓力管理。

■可以節省空間的31×30×30mm小型尺寸。

■采用明亮易見的紅色LED。

■準備模擬電流輸出(E8Y-A□Y)。

■準備導壓部Rc(PT)1/8型(-R)。

■取得EN、UL安全規格。

      型號

 項目 E8Y-AR2C E8Y-AR5C E8Y-A2C

E8Y-A2C-R E8Y-A5B

E8Y-A5C

E8Y-A5C-R E8Y-AR2Y E8Y-A2Y

E8Y-A2Y-R E8Y-A5Y

E8Y-A5Y-R

 電源電壓   DC12V±10%以下(含波動)

 消耗電流  50mA以下  75mA以下

 壓力種類  差動電壓

 額定壓力范圍  0-200pa  0-500pa  0-2.00pa  0-5.00pa  0-200pa  0-2.00pa

0-5.00pa

 耐電壓  5kpa  50kpa  5kpa  50kpa

 適用液體   非腐蝕性氣體，不可燃?xì)怏w

 線性

 輸出  輸出電流 — — — —  4-20mA

 允許負

 載電阻 — — — —  0-25Ω

 精度 — — — —  ±2.5%F.S  ±1.0%F.S

 直線性 — — — —  ±2.5%F.S  ±1.0%F.S

 比較

 輸出  輸出形態  NPN集中極開路(NO/NC)*

 負載電流  100mA

 輸出施

 加壓力  DC35V以下

 殘留電壓  10V以下(負載電流100mA時)0.4V以下(負載電流16mA時)

 重復精

 確度  ±2.5%F.S   ±1.0%F.S  ±2.5%F.S   ±1.0%F.S

 顯示

 方式  顯示  紅色3位7級LED

 顯示燈  橙色LED(OUT1：比較輸出ON時燈亮)

 橙色LED(OUT2：比較輸出ON時燈亮)

 應答速度  0.5s以下

 顯示精度  ±1.0%F.S

 設定分辨率  1pa  0.01kpa  1pa  0.01kpa

 保護回路  電源逆接，負載短路保護

 使用環境溫度  -10—+550C(不結冰)

 使用環境濕度  25—85%RH(不結露)

 保存溫度  -25—+650C

 附屬品  金屬安裝配件A B 使用說明書

* E8Y-A5B PNP集電極開路(NO/NC)輸出。

性能

 溫度影響  E8Y-A2C/A5C：±3%F.S以下

 EY-AR5C：±6%F.S以下

 E8Y-AR2C：±10%F.S以下

 濕度影響  E8Y-A2C/A5C：±3%F.S以下

 E8Y-AR5C：±6%F.S以下

 E8Y-AR2C：±10%F.S以下

 保護構造  IEC規格IP40

 耐電壓  AC1，000V 50/60Hz 1min

 絕緣電阻  100MΩ以上(DC500V兆歐表)充電部整體與外殼間

 耐振動  耐久：10—150Hz 上下振幅0.75mm或100m/s2 X Y Z各方向8分*4掃描

 耐沖擊  耐久：300m/s2 X Y Z各方向3次

 導壓部  ￠4.5樹脂管或RC(PT)1/8螺釘(-R管子)

 外殼  塑料絕緣圓形導線￠42m

 質量  約80g
