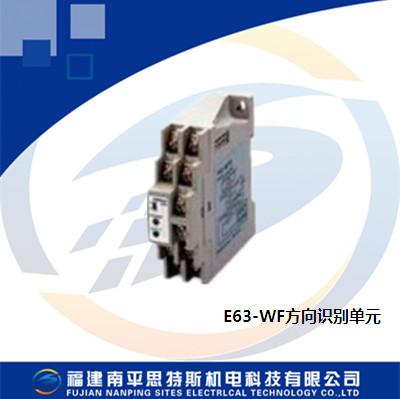

歐姆龍E63-WF方向識別單元

識別旋轉編碼器的旋轉方向

■輸入來自旋轉編碼器或相位差信號，出現旋轉方向的識別輸出。

■響應頻率為120KHz的高速響應。

■能安裝DIN軌、超薄型、有優越的安裝效率。

■通過正面的轉換開關，可進行Z相的理論反轉，故可連接電

壓輸出型、集電極開路型中的任意一個旋轉編碼器。

 項目       型號 E63-WF5C

 電源電壓  DC12V－10%～24V＋15%　脈沖(p-p)5％以下

 消耗電流 *  50mA以下

 輸入  輸入信號  A、B、Z(位相差信號)

 位相差  90°±45°以內

 ON  0～2V　6mA以上

 OFF  8～24V　1.5mA以下

 輸入短路電流  9mA

 最大施加電壓  30V以下

 輸入阻抗  約1kΩ

 輸出  輸出信號  UP/DOWN（方向識別）、COUNTS OUTPUT（計數） OUT Z

 輸出形式  集電極開路輸出

 輸出容量   施加電壓：DC30V以下 同步電流：80mA以下

 殘留電流：1V以下（同步電流80mA時）

 殘留電壓：0.4V以下（同步電流20mA時）

 最高響應頻率  120kHz

 輸出響應時間  2ms以下

 表示  電源顯示(紅)、Z輸出顯示(綠)

 環境溫度范圍  工作時：－10～＋55℃、保存時：－25～＋80℃(不結冰)

 環境濕度范圍  工作時、保存時：各35～85%RH (不結露)

 振動(耐久)  10～55Hz、復振幅1.5mm X、Y、Z各方向 2h

 沖擊(耐久)  300m/s2 X、Y、Z 各方向 3次

 連接方式  端子臺

 材質  外殼  ABS

 質量（捆包狀態）  約100g

 附件  使用說明書
