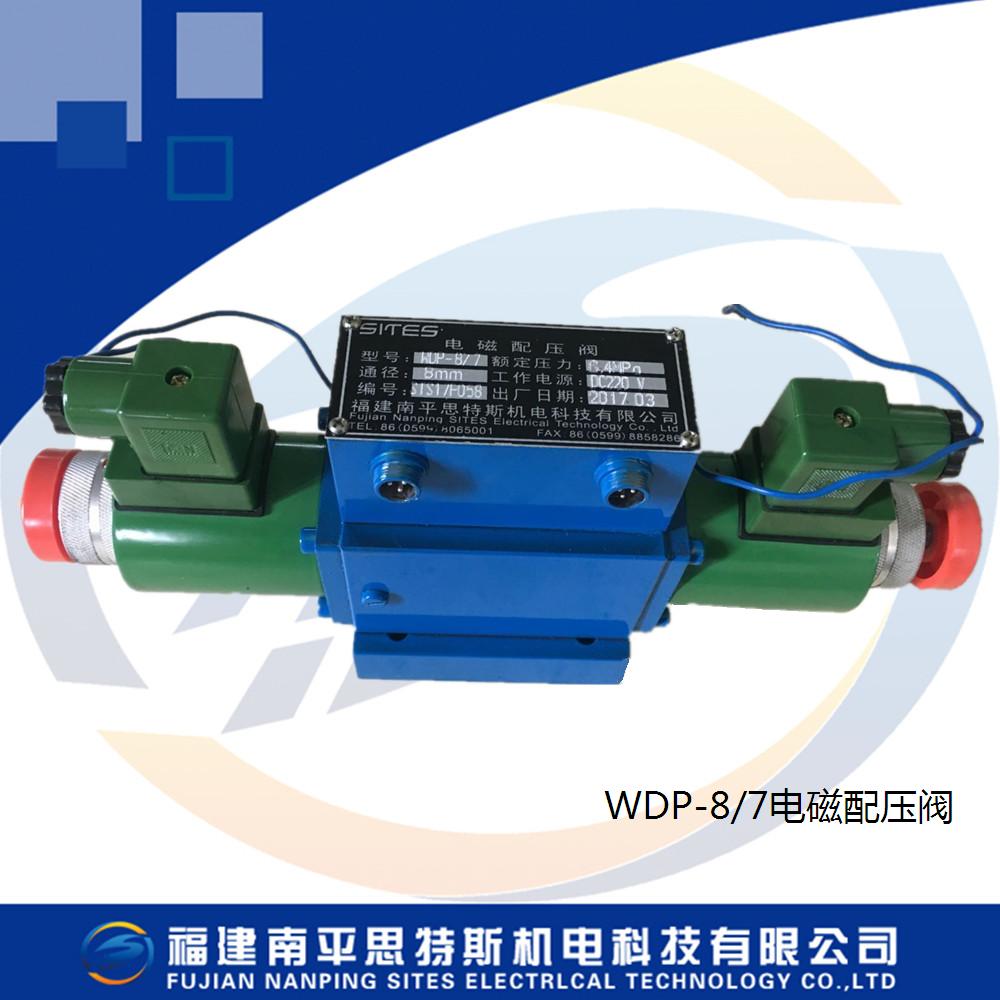

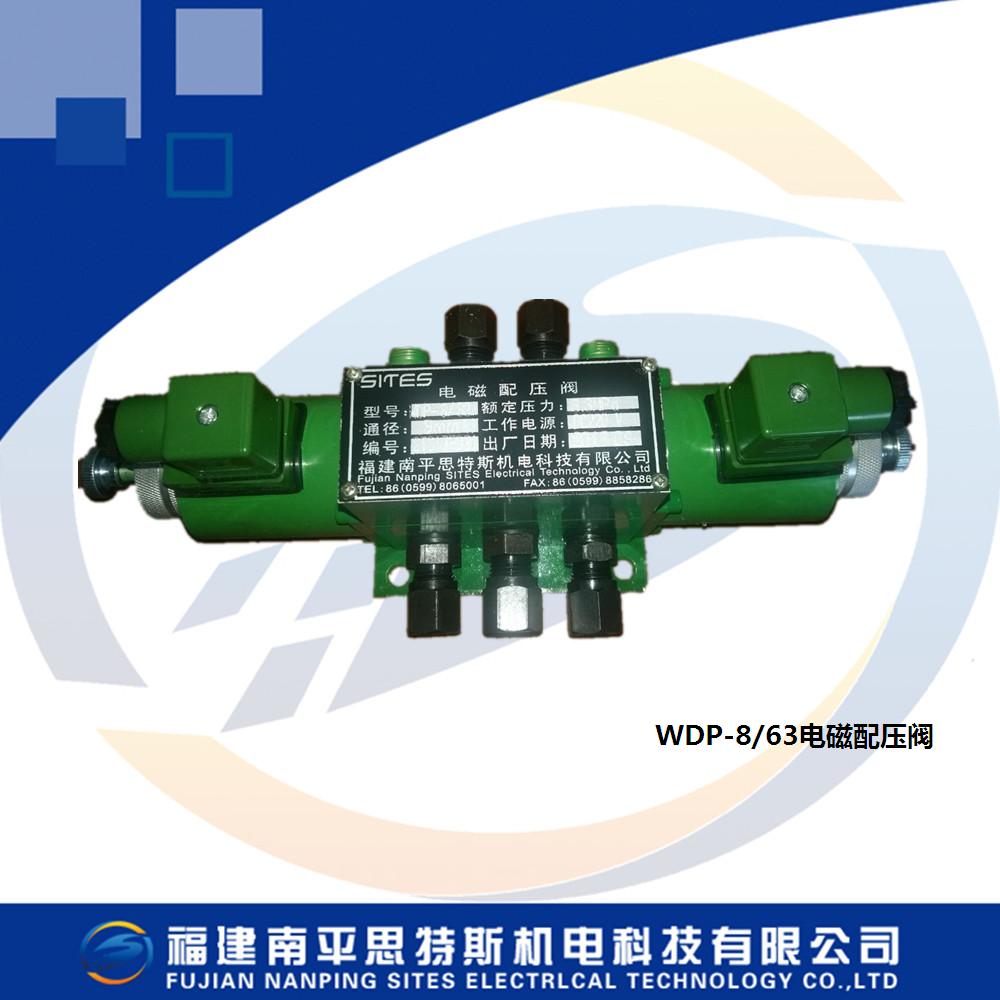

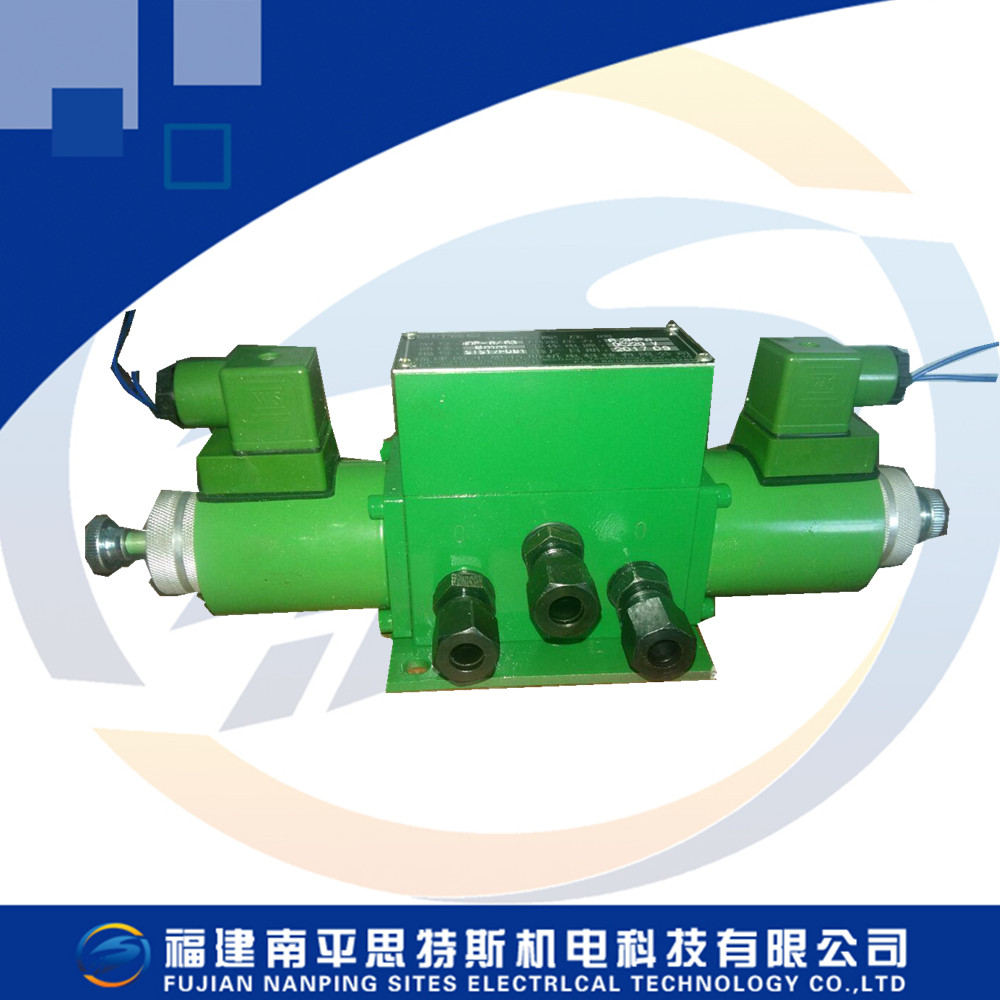

WDP型電磁配壓閥

一、用途及特點

       WDP型電磁配壓閥是利用兩個電磁鐵直接作用，來實現油路切換油流方向的二位四通閥。廣泛應用于發電站及其它各種液壓控制系統中。本閥帶有輔助接點，可自動切斷線圈電源或反映油路切換情況；具有結構簡單、安全、可靠、耗電小；滑芯設有自保持機構，無須泄漏口；采用濕式電磁鐵；并帶有手動機構，能夠實地手動切換。

二、基本技術數據

      1、型號說明

        WDP -□/□□      G：管式連接   B：板式連接

                                額定壓力：2.5、4.0、6.3MPa

                                公稱通徑：Ф8、10、12、15、20、25

                                電磁配壓閥（二位四通）

       2、技術參數

         工作壓力（MPa）：2.5、4.0、6.3 MPa

         公稱通經：8、10、15、20、25mm

         內泄漏（ml/min）：≤10

         電磁鐵額定電壓：DC24VC、48V、110V、220V、AC220V

         電磁鐵消耗功率：25-35W

         工作介質：機油

         介質溫度：0-60℃

         接點容量：AC220V DC220V 3A

         工作方式：瞬間通電，也可以長期帶電

三、結構及動作原理

       本閥由電磁鐵、閥體、滑芯等組成。（參看圖1）當左電磁鐵動作時，壓力油P通向B；A通向O腔回油；當右邊電磁鐵動作時壓力油從P通向A;B腔通向O腔回油，實現油路切換。本閥按接線圖2方式接線；動作完成后能自動將電磁鐵電源切斷，同時切換到另工作情況的準備狀態。沒有壓力油通入時本閥微動開關自動復位，因此連接時電磁鐵線圈必須接入微動開關的常閉接點。

四、選型說明

       規格參數選型請在線聯系客服或電話聯系我們，可訂制所有非標尺寸滿足要求。
