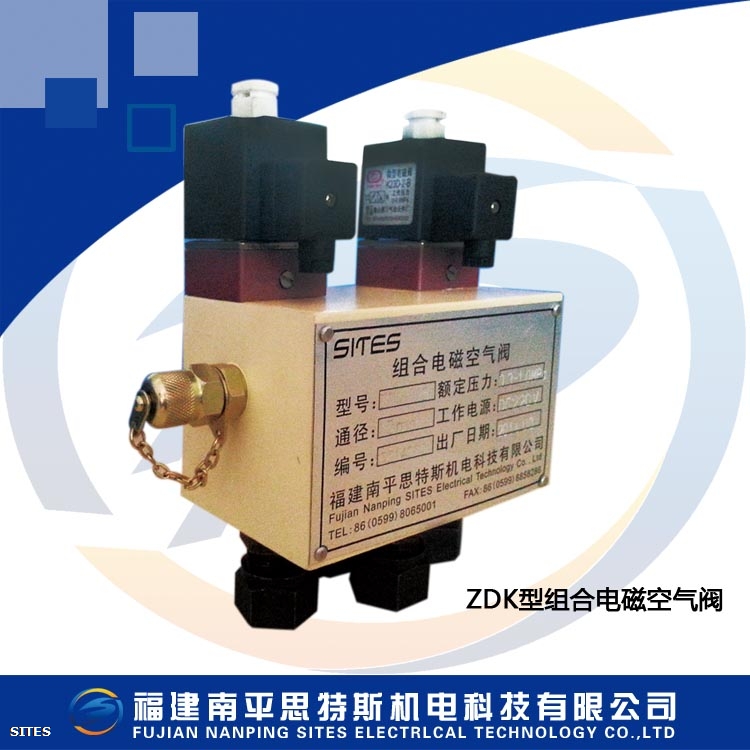

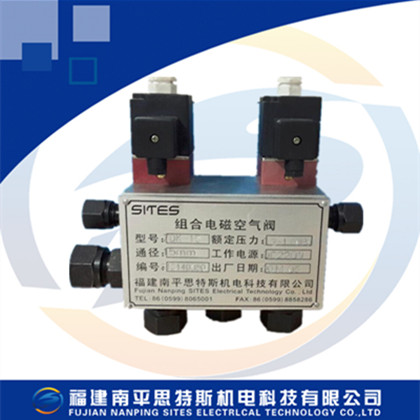

ZDK組合電磁空氣閥（思特斯SITES）

ZDK-10、ZDK-15

一、概述及特點
       ZDK組合電磁空氣閥，用于水輪發電機組轉速下降到額定轉速的35~40%時，接受轉速信號繼電器來的電氣信號，使此閥動作，將壓縮空氣通往制動器，實現制動投入或制動復歸。

二、主要技術參數
       1) 工作氣壓：0.3~1MPa無腐蝕性氣體。
       2) 公稱通徑：Φ10 mm、Φ15mm、Φ20 mm。
       3) 進、出氣均為標準管接頭（d/d1:Φ10/Φ12、Φ15/Φ18）；
       4）電源電壓：DC110V、DC220V、AC220V。
       5）使用條件：介質溫度<60℃、相對濕度<85%

三、操作特點及原理
        該閥體積小、結構緊湊、性能可靠、安裝維護方便。同時設有手動閥，在斷電情況下，能實現手動操作。
        ① 自動控制時，先導閥的手動開關必須處于“關”的位置。
        ② 先導閥C通電時壓力氣體P即從A口出；B口與O口相通，先導閥D通電時壓力氣體P即從B口出A口與O口相通，實現制動和復歸功能。
        ③ 手動操作：旋轉手動閥到“開”的位置，則實現手動操作（只能C開或D開，不能同時開）。

四、選型說明

        規格參數選型請?jiān)诰€聯系客服或電話聯系我們，可訂制所有非標尺寸滿足要求。
