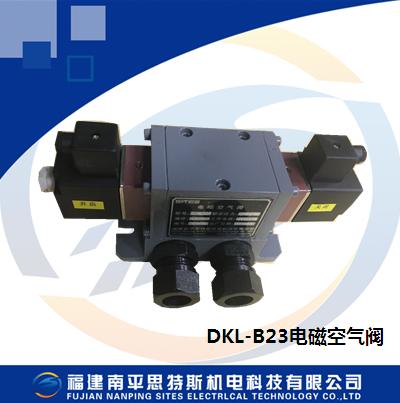

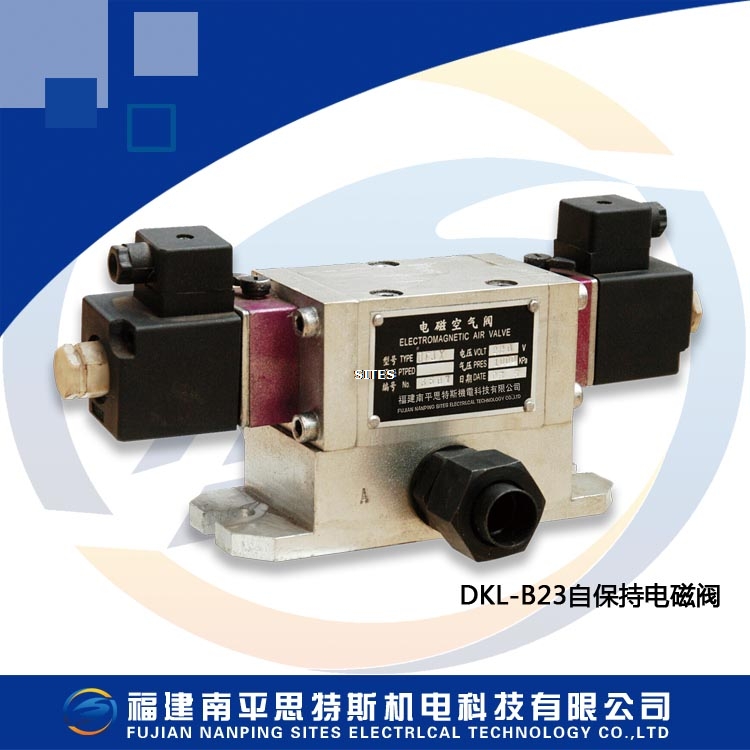

DKL-B23二位三通電磁空氣閥

DKL-B23-10、DKL-B23-15、DKL-B23-20

概述及特點
DKL-B23二位三通電磁空氣閥，是特為無人操作或遠程控制的自動化系統高要求而

設計的，用于改變管路中氣體的流動方向，控制氣流通斷。適用于水輪發電機停

機過程中，空氣制動機構中壓縮空氣的控制元件，也可作為空氣圍帶充排氣的控

制元件，能夠可靠地保持工作狀態。廣泛應用于水電廠、火電廠及其它工業部門

的壓縮空氣系統的控制。該閥采用不銹材料制造而成，設計機電一體化，具有體

積小、動作可靠、外形美觀、使用壽命長等特點。并且該閥具有原始狀態記憶功

能的優點。

 主要技術參數
1) 工作氣壓：0.3~1MPa。
2) 公稱通徑：Φ10mm、Φ15mm、Φ20mm。
3) 連接方式：標準管接頭連接（GB3733）。
4） 工作介質：無腐蝕性氣體。
5）電源電壓：DC110V、DC220V、AC220V。
6）介質溫度：小于60℃

動作程序：
1、動操作：（條件為P腔通入壓力氣體，二個電磁先導閥的手動旋鈕必須處于與縱軸平行的“∣”
的位置。）
③開啟：當二位三通電磁先導閥通電時，主閥在活塞的作用下開啟，壓力氣體從P腔進入A腔，
同時行程閥開啟，實現先導閥在斷電情況下，主閥保持現有工作狀態。
④關閉：當二位三通電磁先導閥通電時，主閥壓差的作用下關閉，同時行程閥關閉，實現先導閥斷電后，復位狀態自保持。
2、作（條件為P腔進入壓力氣體，電磁先導閥處于斷電情況下。）
a)開啟：在二位三通電磁先導閥的手動旋鈕處于與縱軸平行的“∣”位置情況下，旋轉二位三通電磁先導閥的手動旋鈕，實現開啟手動操作，動作程序如自動開啟程序。
b)關閉：旋轉二位三通電磁先導閥的手動旋鈕，實現關閉手動操作，動作程序如自動關閉程序。
3、原始記憶功能：當電源及氣源都消失的情況下，主閥在彈簧的作用下處于關斷的原始狀態。
