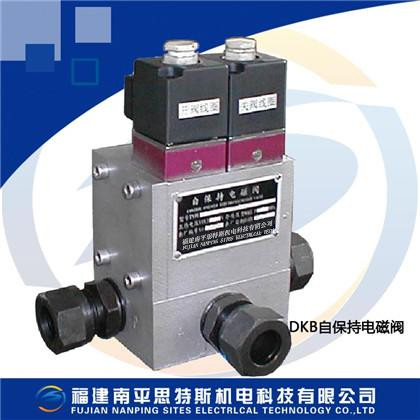

DKB自保持電磁空氣閥

DKB-10、DKB-15、DKB-20

概述及特點


DKB自保持電磁空氣閥是按無人操作或遠程控制的自動化系統高要求而設計的，用

于氣流通斷，從而使執行元件動作。尤其適用于水輪發電機停機過程中，接受轉

速信號的電氣信號而開關氣路，使空氣制動機構動作。并能可靠地保持工作狀態

主要技術參數


1) 工作氣壓：0.5~1MPa。
2) 公稱通徑：Φ10mm、Φ15mm、Φ20mm。
3) 連接方式：標準管接頭連接（GB3733）。
4）工作介質：無腐蝕性氣體。
5）電源電壓：DC110V、DC220V、AC220V。
6）介質溫度：小于60℃

一、 自動操作：（條件為P腔通入壓力氣體，二個電磁先導閥的手動旋鈕必須

處于 “一” 的位置。）
① 開啟：當二位三通電磁先導閥通電時，主閥在活塞的作用下開啟，壓力

氣體從P腔進入A腔，
同時行程閥開啟，實現先導閥在斷電情況下，主閥保持現有的工作狀態。
② 關閉：當二位三通電磁先導閥通電時，主閥壓差的作用下關閉，同時行

程閥關閉，實現先導
閥斷電后，復位狀態自保持。

二、 手動操作（條件為P腔進入壓力氣體，電磁先導閥處于斷電情況下。）
① 開啟：在二位三通電磁先導閥的手動旋鈕處于與縱軸平行的“一”位置

情況下，旋轉二位三
通電磁先導閥的手動旋鈕，實現開啟手動操作，動作程序如自動開啟程序。
② 關閉：旋轉二位三通電磁先導閥的手動旋鈕，實現關閉手動操作，動作

程序如自動關閉程序。

三、原始記憶功能：當電源及氣源都消失的情況下，主閥在彈簧的作用下

處于關斷的原始狀態。
