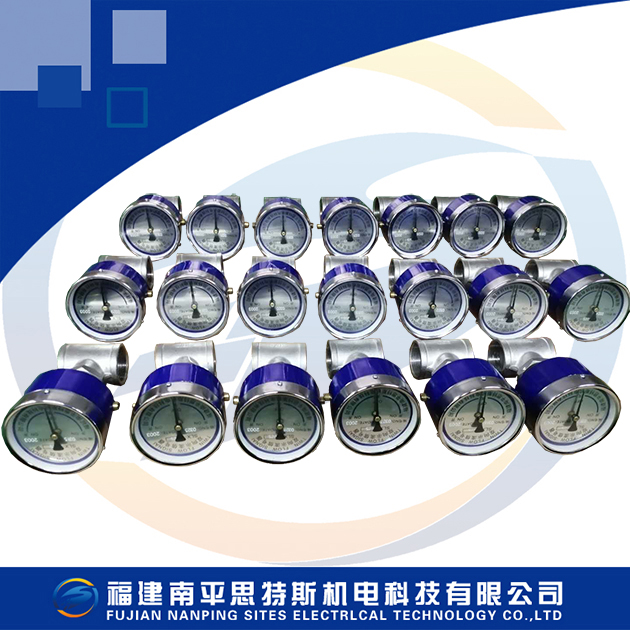

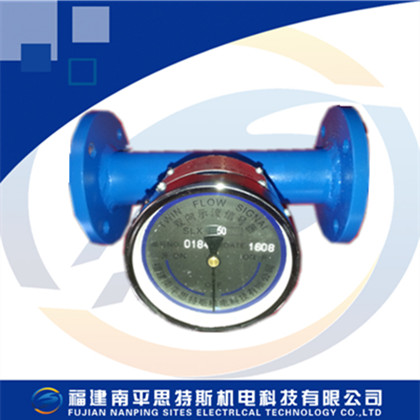

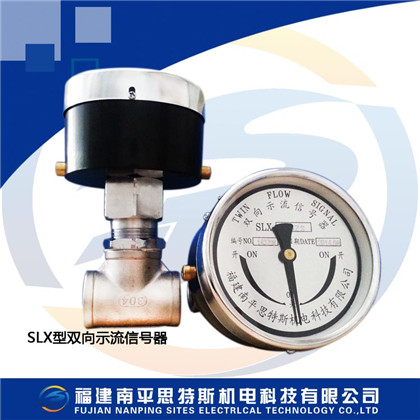

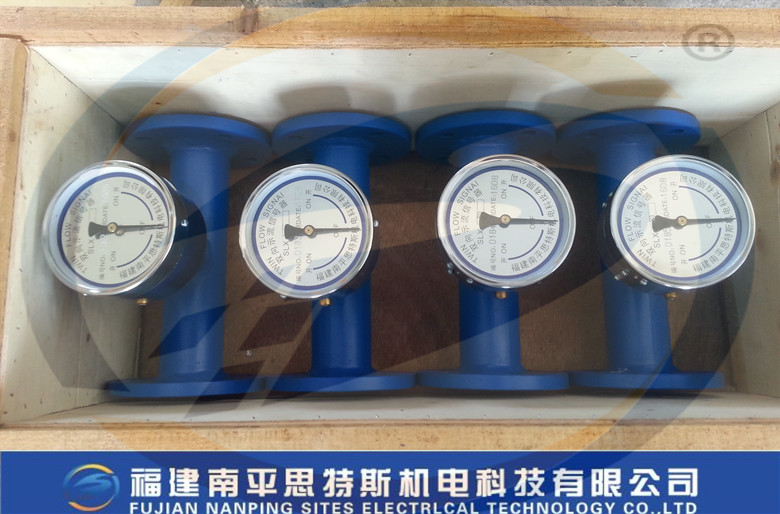

SLX雙向示流信號器（思特斯SITES）

SLX-40雙向示流信號器、SLX-50雙向示流信號器、SLX-80雙向示流信號器、SLX-100雙向示流信號器、SLX-125雙向示流信號器、SLX-150雙向示流信號器、SLX-200雙向示流信號器、SLX-15Z雙向示流信號器、SLX-20Z雙向示流信號器、SLX-25Z雙向示流信號器、SLX-32Z雙向示流信號器、SLX-40Z雙向示流信號器、SLX-50ZS雙向示流信號器、SLX-80ZS雙向示流信號器、SLX-100ZS雙向示流信號器、SLX-125ZS雙向示流信號器、SLX-150ZS雙向示流信號器、SLX-200ZS雙向示流信號器、SLX-250ZS雙向示流信號器

概  述

SLX雙向示流信號器是用來監視管路中的水流流量，當流量達到設定值時，示流信號器發出電信號。反饋到保護系統或控制流量的系統中去，從而保護主設備能正常工作。在現場，還可通過觀察指針的偏轉程度來判斷水流情況。本示流信號器設計成雙向指針型，也適應有反向沖水系統。

特點及工作原理

本示流信號器主要由噴嘴系統、杠桿、微動開關及指示部分組成。水流經過噴嘴系統產生壓差使杠桿擺動，當水流量超設定值時，杠桿克服彈簧力使微動開關動作發出正常信號，此時指針指向開的位置；當水流流量低于設定值，液流力小于彈簧力，彈力使微動開關動作發出低流量信號，此時指針指向關的位置。采用端面指針式設計，觀察直觀、造形美觀。

主要技術參數


1) 介質壓力小于1Mpa，管路介質經過過濾的無腐蝕性工業用水。
2) 環境溫度0.5~40℃、相對濕度小于95%。
3) 信號開關功率100W；額定電壓DC220V、3A；AC20V、5A。
4) 安裝于室內，周圍無爆炸腐蝕金屬和破壞絕緣的氣體或塵埃。
5) 用戶可在一定范圍內調整流量動作值；
6) 進出口管路長應有5~10倍管徑直管段水平安裝；
