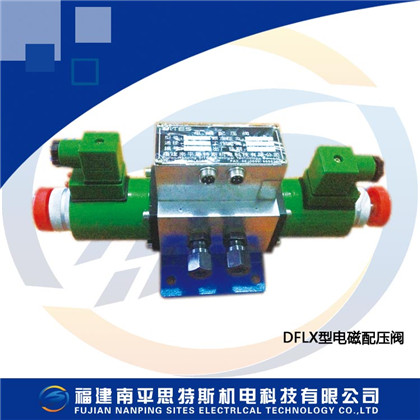

DFLX電磁配壓閥（思特斯SITES）

DFLX-8電磁配壓閥、DFLX-10電磁配壓閥、DFLX-15電磁配壓閥、DFLX-20電磁配壓閥、DFLX-25電磁配壓閥

 概  述

DFLX電磁配壓閥是利用兩個電磁鐵直接作用，來實現油路切換油流方向的二位四通閥。廣泛應用于發電站及其它各種液壓控制系統中。本閥帶有輔助接點，可自動切斷線圈電源或反映油路切換情況；具有結構簡單、安全、可靠、耗電小等優點；滑芯設有自保持機構，無須泄漏口；采用濕式電磁鐵；并帶有手動機構，能夠?qū)嵉厥謩?dòng)切換。

主要技術參數

1) 工作壓力：2.5、6.3、31.5MPa。
2) 公稱通徑：8、10、15、20、25mm。
3）額定流量：25L/min
4) 工作介質：機油，內泄漏量≤10ml/min。
5）額定電壓：DC24V、DC110V、DC220V、AC220V。
6）工作方式：瞬間通電、長時通電。
7）介質溫度：0~60℃。
8) 磁鐵消耗功率：25~35W。

動作原理

本閥由電磁鐵、閥體、滑芯等組成。當左電磁鐵動作時，壓力油P通向B；A通向O腔回油；當右邊電磁鐵動作時壓力油從P通向A；B腔通向O腔回油，實現油路切換。本閥按接線圖1方式連接；其輔助接點留作信號引出備用。本閥按接線圖2方式接線：動作完成后能自動將電磁鐵電源切斷，同時切換到另一工作情況的準備狀態。因此連接時電磁鐵線圈必須接入微動開關的常閉接點。打開接線盒側蓋，從端蓋引出信號或接入控制電源（黃線為公共端）。
