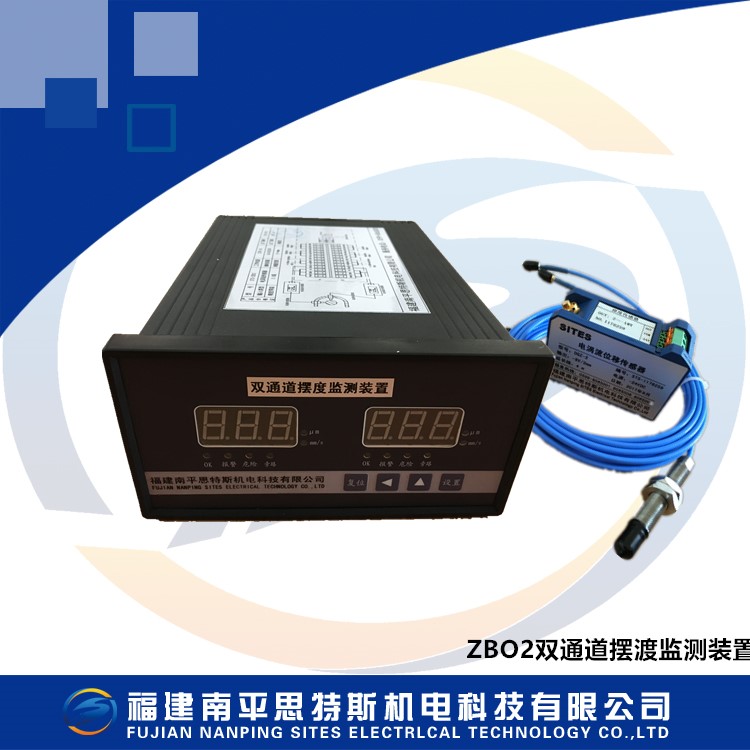

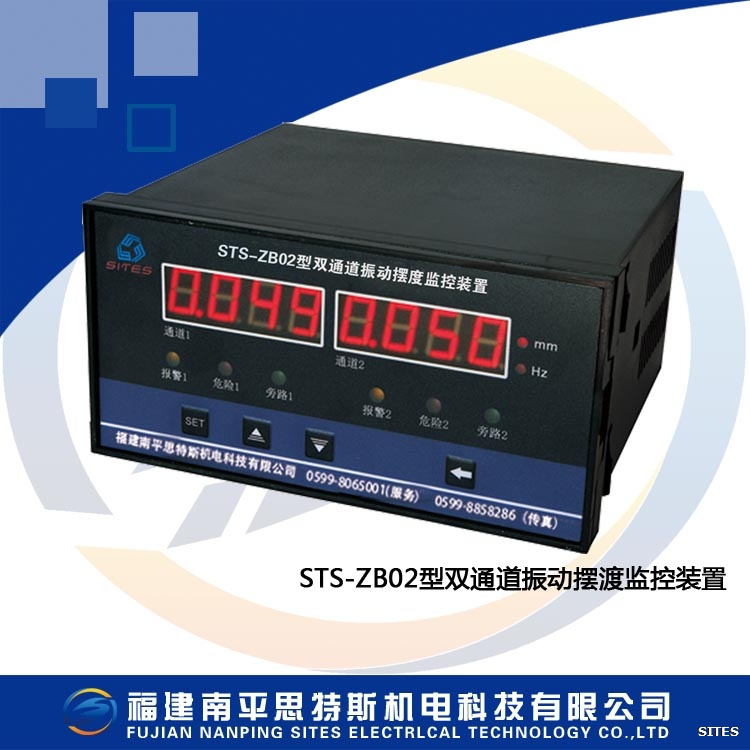

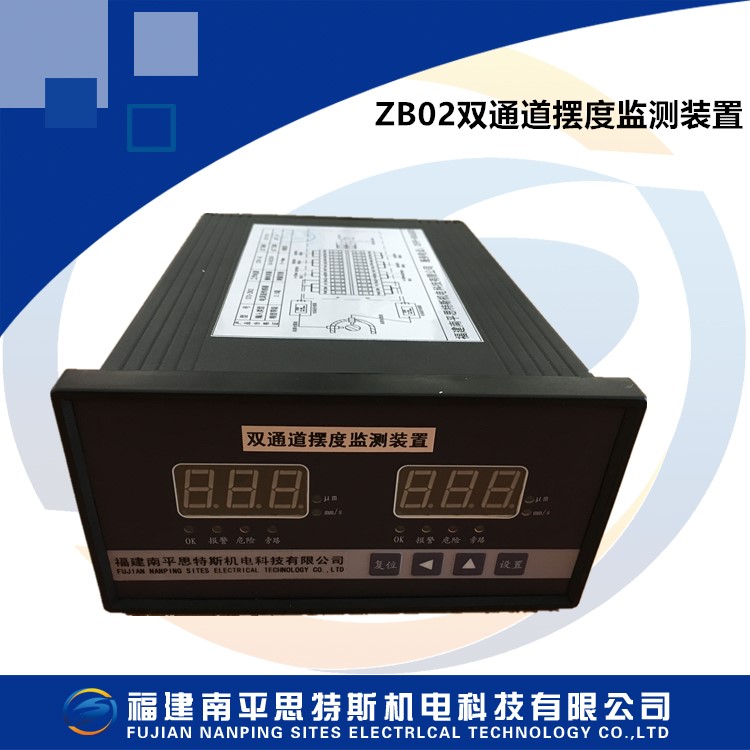

STS-ZB02雙通道振動擺渡監控裝置


STS-ZB02 智能振動擺度監控儀是以單片機為核心處理器的雙通道智能數字化儀表。該儀表與電渦流位移傳感器相配套可在線監測水輪發電機組主軸X、Y方向的徑向振動峰峰值；與位移型低頻振動傳感器相配套可在線監測垂直和水平兩個通道的振動位移峰峰值；與速度型低頻振動傳感器相配套可在線監測垂直和水平兩個通道的振動速度(即振動烈度)量峰值。
STS-ZB02  還可同時監測兩個通道的振動頻率。
STS-ZB02 采用2個4位LED分別顯示兩通道的振擺值及切換顯示頻率值。
STS-ZB02 為兩個通道各提供2個報警繼電器輸出。
STS-ZB02 具有實時時鐘，最大值記錄，報警記錄功能。
STS-ZB02 可選擇附加兩個通道的4-20mA變送輸出功能，及Modbus RTU通訊協議，RS-485通訊接

技術參數

1、測量信號路數：2個通道
2、信號形式：振動傳感器；電渦流傳感器    信號電源：DC ±12V
3、測量范圍：0～2000um（或500mm/s）
4、信號靈敏度：10V/mm（或5V/mm）,20mV/mm/s
5、頻率響應：0.5Hz～250Hz
6、顯示方式：2通道雙4位LED顯示
7、輸出模擬信號：DC 4～20mA（負載電阻≤750Ω）
8、開關量輸出信號：4組（每通道2級報警）      接點容量：5A/AC220V或5A/DC30V
9、電源：交直流通用型220VDC/220VAC  整機功耗：   ≤5W
10、使用環境：環境溫度：-20~+55℃ 貯存溫度：-25℃~+75℃    相對濕度：≤95%，無露
11、外形尺寸：160×80×140（mm） (寬×高×深)
12、開孔尺寸：152+1×76+1（mm）  (寬×高)
